3D视觉软件​特征交叉工具介绍

3D视觉软件特征交叉工具介绍

特征交叉作用及通用场景

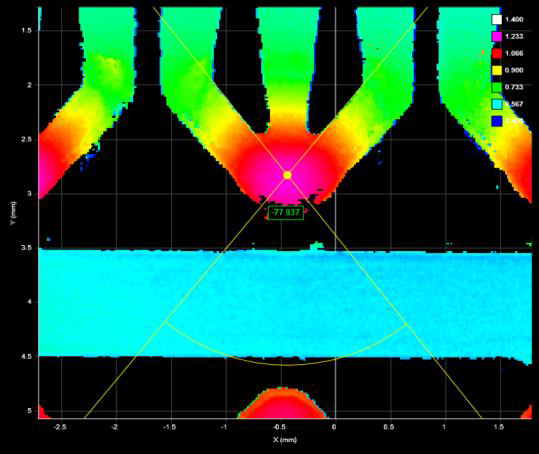

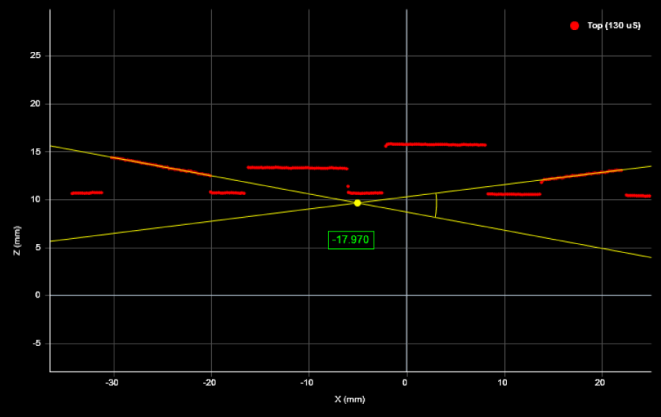

特征交叉工具可用于测量交点的X、Y、Z以及两特征之间的角度,将特征交叉输出的坐标用于锚定,特征交叉工具可通用于轮廓和点云。

特征交叉工具通常用于被测物体形状有明显的相交线,如矩形或者锥形。

测量面板


特征交叉参数说明

●参数中截面中选择当前图像来源

●选取特征1和特征2来作为点云尺寸用于测量的参考特征


X

●线到线:两线交点的 X 位置。

●线到面:线与平面交点的 X 位置。

Y

●线到线:两线交点的 Y 位置。

●线到面:线与平面交点的 Y 位置。

Z

●线到线:两线交点的 Z 位置。

●线到面:线与平面交点的 Z 位置。

角度

线到线:两线夹角,测量的是参考特征中选择的线到线中选择的线的角度。两线夹角范围为360度,既可以表示为从-180度到180度,也可以表示为从 0 度到360度。

线到面:某条线与其垂直投射到平面上的线的夹角,测量的是参考特征中选择的平面几何特征与线中选择的线之间的角度。线面夹角可以表示为从90度到-90度,也可以表示为绝对值。
